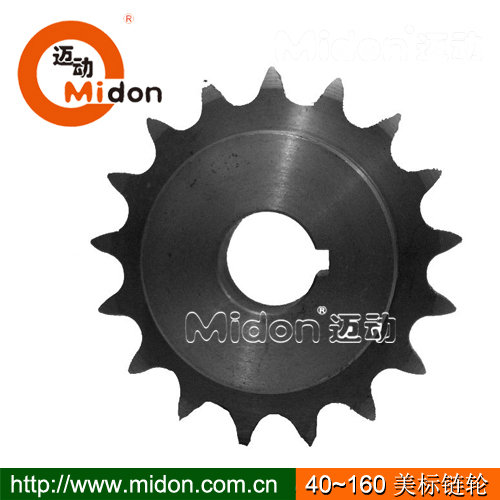

鏈輪：帶嵌齒式扣鏈齒的輪子,用以與節鏈環或纜索上節距準確的塊體相嚙合一種實心或帶輻條的齒輪,與(滾子)鏈嚙合以傳遞運動。
鏈輪的特性：可適合長時間大扭力下工作，傳遞性能穩定。易安裝，好維護和方便潤滑。
鏈輪的應用：被廣泛應用于化工、紡織機械、食品加工、儀表儀器、石油等行業的機械傳動等。
| 美標140系列鏈輪 | 美標160系列鏈輪 | |||||||||||||||
| 節距(Pitch)=44.45(mm) | 節距(Pitch)=50.8(mm) | |||||||||||||||
| 齒數Teeth | 外徑O.D | 節徑P.D | B型凸臺Hub | 最大孔徑 | 重量 W.t | 齒數Teeth | 外徑O.D | 節徑P.D | B型凸臺Hub | 最大孔徑 | 重量 W.t | |||||
| 轂徑H | 輪厚L | Bore Max | B型. Kg | A型. Kg | 轂徑H | 輪厚L | Bore Max | B型. Kg | A型. Kg | |||||||
| 10 | 163 | 143.84 | 98 | 56 | 66 | 4.90 | 2.90 | 10 | 186 | 164.39 | 105 | 63 | 70 | 6.80 | 4.85 | |
| 11 | 178 | 157.78 | 106 | 56 | 70 | 5.50 | 3.60 | 11 | 204 | 180.31 | 117 | 63 | 80 | 8.30 | 5.85 | |
| 12 | 193 | 171.74 | 117 | 56 | 80 | 6.60 | 4.20 | 12 | 220 | 196.28 | 127 | 63 | 89 | 9.90 | 6.90 | |
| 13 | 207 | 185.74 | 117 | 63 | 80 | 7.90 | 4.90 | 13 | 237 | 212.27 | 137 | 71 | 95 | 12.50 | 8.10 | |
| 14 | 221 | 199.76 | 127 | 63 | 89 | 9.30 | 5.70 | 14 | 253 | 228.3 | 137 | 71 | 95 | 13.80 | 9.40 | |
| 15 | 236 | 213.79 | 127 | 63 | 89 | 10.10 | 6.60 | 15 | 269 | 244.33 | 137 | 71 | 95 | 15.20 | 10.80 | |
| 16 | 250 | 227.84 | 127 | 63 | 89 | 11.00 | 7.50 | 16 | 286 | 260.39 | 147 | 71 | 103 | 17.40 | 12.25 | |
| 17 | 264 | 241.91 | 127 | 63 | 89 | 12.00 | 8.40 | 17 | 302 | 276.46 | 147 | 71 | 103 | 18.90 | 13.80 | |
| 18 | 279 | 255.98 | 127 | 63 | 89 | 13.00 | 9.40 | 18 | 319 | 292.55 | 147 | 71 | 103 | 20.60 | 15.50 | |
| 19 | 293 | 270.06 | 137 | 71 | 95 | 15.60 | 10.50 | 19 | 335 | 308.64 | 147 | 71 | 103 | 22.30 | 17.20 | |
| 20 | 307 | 284.15 | 137 | 71 | 95 | 16.70 | 11.60 | 20 | 351 | 324.74 | 147 | 71 | 103 | 24.20 | 19.00 | |
| 21 | 322 | 298.24 | 137 | 71 | 95 | 17.90 | 12.80 | 21 | 368 | 340.84 | 147 | 71 | 103 | 26.10 | 21.00 | |
| 22 | 336 | 312.34 | 137 | 71 | 95 | 18.40 | 14.10 | 22 | 384 | 356.96 | 167 | 80 | 118 | 30.20 | 23.00 | |
| 23 | 350 | 326.44 | 137 | 71 | 95 | 20.10 | 15.30 | 23 | 400 | 373.07 | 167 | 80 | 118 | 32.50 | 25.10 | |
| 24 | 364 | 340.54 | 137 | 71 | 95 | 20.90 | 16.70 | 24 | 416 | 389.19 | 167 | 80 | 118 | 34.40 | 27.40 | |
| 25 | 379 | 354.65 | 137 | 71 | 95 | 24.10 | 18.10 | 25 | 433 | 405.32 | 167 | 80 | 118 | 36.60 | 29.70 | |
| 26 | 393 | 368.77 | 147 | 80 | 103 | 25.50 | 19.60 | 26 | 449 | 421.45 | 167 | 80 | 118 | 38.90 | 32.10 | |
| 27 | 407 | 382.88 | 147 | 80 | 103 | 28.20 | 21.60 | 28 | 481 | 453.72 | 167 | 80 | 118 | 45.50 | 47.30 | |
| 28 | 421 | 397 | 147 | 80 | 103 | 30.10 | 23.00 | 30 | 514 | 485.99 | 167 | 80 | 118 | 52.30 | 42.70 | |
| 30 | 450 | 425.24 | 147 | 80 | 103 | 31.50 | 26.00 | 32 | 546 | 518.28 | 167 | 80 | 118 | 59.00 | 48.70 | |
| 32 | 478 | 453.49 | 147 | 80 | 103 | 36.00 | 29.70 | 35 | 595 | 566.71 | 167 | 80 | 118 | 66.90 | 58.10 | |
| 35 | 521 | 495.88 | 157 | 90 | 110 | 42.90 | 35.60 | 38 | 644 | 615.17 | 167 | 80 | 118 | 76.40 | 68.50 | |
| 36 | 535 | 510.01 | 157 | 90 | 110 | 47.40 | 37.60 | 40 | 676 | 647.47 | 167 | 80 | 118 | 88.00 | 75.10 | |
| 38 | 563 | 538.27 | 157 | 90 | 110 | 51.00 | 41.90 | 42 | 708 | 679.78 | 167 | 80 | 118 | 91.20 | 83.60 | |
| 40 | 591 | 566.54 | 157 | 90 | 110 | 53.10 | 46.40 | 45 | 757 | 728.25 | 187 | 125 | 132 | 93.00 | 96.00 | |
| 42 | 620 | 594.81 | 157 | 90 | 110 | 60.00 | 51.10 | 48 | 806 | 776.72 | 187 | 125 | 132 | 101.00 | 109.00 | |
| 45 | 662 | 637.22 | 167 | 100 | 118 | 68.00 | 58.80 | 50 | 838 | 809.04 | 187 | 125 | 132 | 138.70 | 118.50 | |
| 48 | 705 | 679.63 | 167 | 100 | 118 | 75.00 | 66.90 | 54 | 903 | 873.68 | 187 | 125 | 132 | 158.40 | 138.20 | |
| 50 | 733 | 707.91 | 167 | 100 | 118 | 85.30 | 72.50 | 60 | 1000 | 970.65 | 187 | 125 | 132 | 190.80 | 170.00 | |
| 54 | 790 | 764.47 | 167 | 100 | 118 | 97.40 | 84.60 | |||||||||
| 60 | 875 | 849.32 | 167 | 112 | 118 | 119.30 | 104.00 | |||||||||

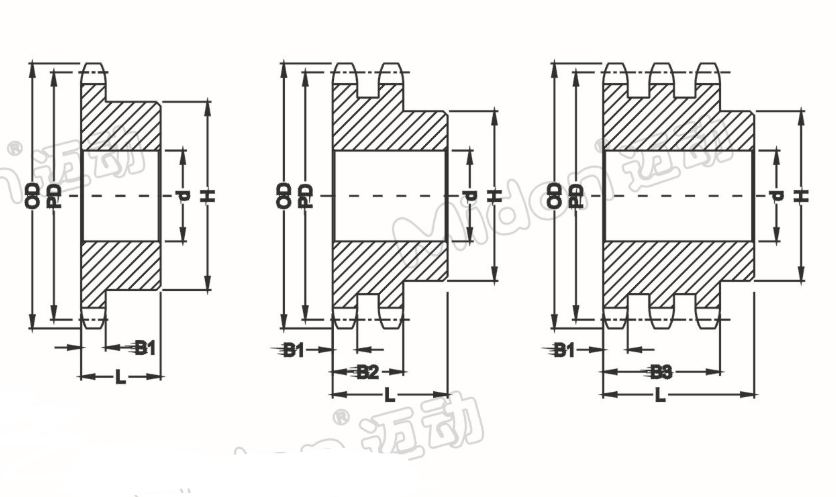

| 鏈輪排齒參數（美標、歐標） | |||||||||||||||
| 美標 | |||||||||||||||
| 鏈輪號 | 節距 | 滾子直徑 | 齒節高 | 倒角高 | 倒角寬 | 弧半徑 | 齒厚（1～4排） | 齒幅（2～3排） | 齒幅（4排） | 排距 | |||||
| SPROCKET NO: | pitch | Roller Dia | h | A | C | R | T1 | T2/T3 | T4 | B2 | B3 | B2 | B3 | B4 | Pt |
| 25 | 6.35 | 3.30 | 4.0 | 3.2 | 0.8 | 6.8 | 2.8 | 2.7 | 2.4 | 9.1 | 15.3 | 8.8 | 15.2 | 21.6 | 6.4 |
| 35 | 9.525 | 5.80 | 5.0 | 4.8 | 1.2 | 10.2 | 4.3 | 4.1 | 3.8 | 14.2 | 24.4 | 13.9 | 24 | 34.1 | 10.1 |
| 41 | 12.70 | 7.77 | 7.0 | 7.0 | 1.1 | 19.2 | 2.8 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 |
| 40 | 12.70 | 7.92 | 7.0 | 6.4 | 1.6 | 13.5 | 7.2 | 7.0 | 6.5 | 21.4 | 35.8 | 20.9 | 35.3 | 49.7 | 14.4 |
| 50 | 15.875 | 10.16 | 10.3 | 7.9 | 2.0 | 16.9 | 8.7 | 8.4 | 7.9 | 26.5 | 44.6 | 26 | 44.1 | 62.2 | 18.1 |
| 60 | 19.05 | 11.91 | 11.8 | 9.5 | 2.4 | 20.3 | 11.7 | 11.3 | 10.6 | 34.1 | 56.9 | 33.4 | 56.2 | 79.0 | 7.0 |
| 80 | 25.40 | 15.88 | 15.5 | 12.7 | 3.2 | 27.0 | 14.5 | 14.1 | 13.1 | 43.4 | 72.7 | 42.6 | 71.9 | 101.2 | 29.3 |
| 100 | 31.75 | 19.05 | 19.2 | 15.9 | 4.0 | 33.8 | 17.5 | 17.0 | 16.0 | 52.8 | 88.6 | 51.8 | 87.6 | 123.4 | 35.8 |
| 120 | 38.10 | 22.22 | 23.0 | 19.1 | 4.8 | 40.5 | 23.5 | 22.7 | 21.5 | 68.1 | 113.5 | 66.9 | 112.3 | 157.7 | 45.4 |
| 140 | 44.45 | 25.40 | 27.0 | 22.2 | 5.6 | 47.2 | 23.5 | 22.7 | 21.5 | 71.6 | 120.5 | 70.4 | 119.3 | 168.3 | 48.9 |
| 160 | 50.80 | 28.58 | 31.6 | 25.4 | 6.4 | 54.0 | 29.3 | 28.4 | 27.0 | 86.9 | 145.4 | 85.5 | 144 | 202.5 | 58.5 |
| 180 | 57.15 | 35.71 | 36.8 | 28.5 | 7.2 | 61.0 | 33.1 | 32.0 | 30.4 | 97.8 | 163.6 | 96.2 | 162 | 227.8 | 65.8 |
| 200 | 63.50 | 39.67 | 39.6 | 31.8 | 7.9 | 67.5 | 35.5 | 34.1 | 32.5 | 105.7 | 177.3 | 104.1 | 175.7 | 247.3 | 71.6 |
| 240 | 76.20 | 47.62 | 48.5 | 38.1 | 9.5 | 81.0 | 44.1 | 42.7 | 40.7 | 130.5 | 218.3 | 128.5 | 216.3 | 304.1 | 87.8 |
| 歐標（A、B系列鏈輪主要參數） | |||||||||||||||
| 鏈輪號 | 節距 | 滾子直徑 | 齒節高 | 倒角高 | 倒角寬 | 弧半徑 | 齒厚（1～4排） | 齒幅（2～4排） | 排距 | ||||||
| SPROCKET NO: | pitch | Roller Dia | h | A | C | R | T1 | T2/T3 | T4 | B2 | B3 | B4 | Pt | ||
| 4B | 6 | 4 | 4.1 | 3 | 0.6 | 6 | 2.6 | 2.5 | 2.4 | 一 | 一 | 一 | 一 | ||
| 5B | 8 | 5 | 5.3 | 4 | 0.8 | 8 | 2.8 | 2.7 | 2.6 | 8.3 | 13.9 | 19.4 | 5.6 | ||
| 6B | 9.525 | 6.35 | 6.2 | 4.8 | 1 | 10 | 5.3 | 5.2 | 5.0 | 15.4 | 25.6 | 35.6 | 10.2 | ||
| 8B | 12.70 | 8.51 | 8.4 | 6.4 | 1.3 | 13 | 7.2 | 7.0 | 6.8 | 21.0 | 34.9 | 48.5 | 13.9 | ||
| 10B | 15.88 | 10.16 | 10.2 | 7.9 | 1.6 | 16 | 9.1 | 9.0 | 9.0 | 25.6 | 42.2 | 58.8 | 16.6 | ||
| 12B | 19.05 | 12.07 | 11.2 | 9.5 | 2 | 19 | 11.1 | 10.8 | 10.9 | 30.4 | 49.9 | 69.4 | 19.5 | ||
| 16B | 25.40 | 15.88 | 14.6 | 12.7 | 2.5 | 26 | 16.2 | 15.8 | 15.8 | 47.7 | 79.6 | 111.5 | 30.9 | ||
| 20B | 31.75 | 19.05 | 18.0 | 15.9 | 3.5 | 32 | 18.5 | 18.2 | 18.2 | 54.6 | 91.0 | 127.5 | 36.5 | ||
| 24B | 38.10 | 25.40 | 22.4 | 19.1 | 4 | 38 | 24.1 | 23.6 | 23.6 | 72.0 | 120.3 | 168.7 | 48.4 | ||
| 28B | 44.45 | 27.94 | 24.9 | 22.2 | 5 | 44 | 29.4 | 28.8 | 28.8 | 88.4 | 148.0 | 207.6 | 59.6 | ||
| 32B | 50.80 | 29.21 | 28.2 | 25.4 | 6 | 51 | 29.4 | 28.8 | 28.8 | 87.4 | 146.0 | 204.6 | 58.6 | ||
| 40B | 63.50 | 39.37 | 34.9 | 31.8 | 8 | 64 | 36.2 | 35.4 | 35.4 | 107.7 | 180.0 | 252.3 | 72.3 | ||
| 48B | 76.20 | 48.26 | 41.8 | 38.1 | 9 | 76 | 43.3 | 42.5 | 42.5 | 133.7 | 224.9 | 316.1 | 91.2 | ||
| 56B | 88.90 | 53.98 | 50.2 | 44.5 | 11 | 89 | 50.7 | 49.6 | 49.6 | 156.2 | 262.8 | 369.4 | 106.6 | ||
| 64B | 101.60 | 63.50 | 57.8 | 50.8 | 13 | 102 | 57.9 | 56.7 | 56.7 | 176.6 | 296.5 | 416.4 | 119.9 | ||
| 72B | 114.30 | 72.39 | 66.0 | 57.2 | 15 | 114 | 65.2 | 63.8 | 63.8 | 200.1 | 336.4 | 472.7 | 136.3 | ||
鏈輪的安裝要求：
1、根據規范精確選用傳動鏈輪類型。
2、按精確方法將主、從動鏈輪設備到位，且擰緊緊固件使其到達規矩力矩懇求。
3、裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是不是順利、共面，且與鏈罩無干與。
4、檢查設備傳動鏈輪的方位（變速器輸出副軸、輪轂等）情況是不是杰出，否則須維修或更換有關件。
鏈輪使用過程中的注意事項：
1、從動鏈輪應有防松方法與措施。
2、鏈輪和鏈條最好一起更換，若只更換其中之一，會加劇兩頭的磨損。
3、要守時地清洗及光滑傳動鏈條、傳動鏈輪，以前進其運用壽命。
4、從動鏈輪裝車后，應使用調節器和后搖架刻線將后輪軸調正，這么既可避免后輪跑偏，也能避免鏈輪與鏈條的早期磨損。
