首頁 » 邁動產品 » 聯軸器 » 梅花聯軸器

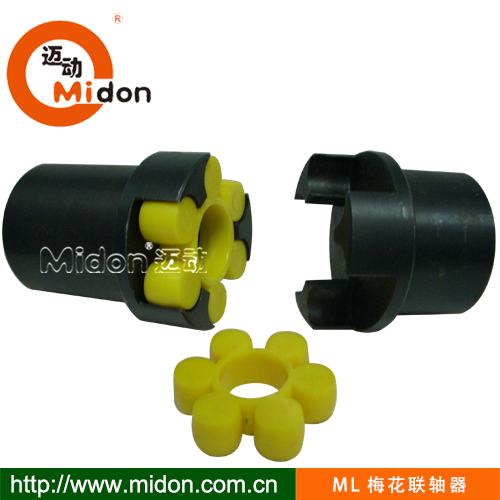

邁動ML系列梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。
梅花彈性聯軸器的主要特點：
（1）工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。
（2）結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
（3）具有較大的軸向、徑向和角向補償能力。
（4）高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，安全可靠。
（5）聯軸器無需潤滑，維護工作量少，可連續長期運行。

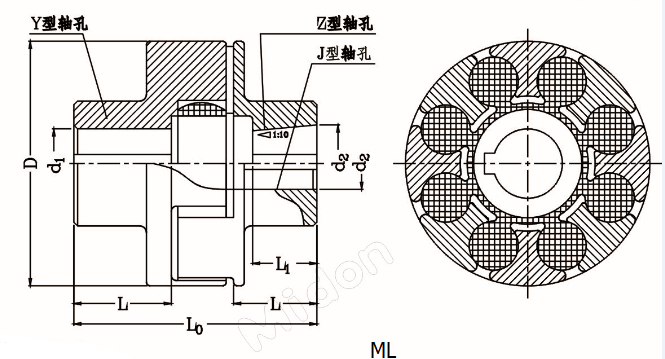

| 型號 | 公稱扭矩N.m | 許用轉速 rpm | 軸孔直d1d2mm | 軸孔長度mm | Lo mm | Dmm | 許用補嘗量 | 轉動憒量kg.m2 | 重量 kg | ||||||
| 彈性體硬度HA | Y型 | Z型 | 軸向 | 徑向 | 角向 | ||||||||||
| a≥75 | b≥85 | c≥94 | 鐵 | 鋼 | L | l1 | (O) | ||||||||
| ML1 | 16 | 25 | 45 | 11500 | 15300 | 12、14 16、18、19 20、22、24 | 32 42 52 | 27 30 38 | 80 100 120 | 50 | 1.2 | 0.5 | 2 | 0.014 | 0.66 |
| ML2 | 63 | 100 | 200 | 8200 | 10900 | 20、22、24 25、28 30、32 | 52 62 82 | 38 44 60 | 127 147 187 | 50 70 70 | 1.2 1.5 1.5 | 0.5 0.8 0.8 | 2 | 0.014 0.075 0.075 | 0.66 1.55 1.55 |
| ML3 | 90 | 140 | 280 | 6700 | 9000 | 20、24 20、28 30、32、35、38 | 52 62 82 | 38 44 60 | 128 148 188 | 85 | 2 | 0.8 | 2 | 0.178 | 2.5 |
| ML4 | 140 | 250 | 400 | 5500 | 7300 | 25、28 30、32、35、38 40、42 | 62 82 112 | 44 60 84 | 151 191 251 | 105 | 2.5 | 0.8 | 2 | 0.412 | 4.3 |
| ML5 | 250 | 400 | 710 | 4600 | 6100 | 30、32、35、38 40、42、45、48 | 82 112 | 60 84 | 197 257 | 125 | 3 | 1 | 1.5 | 0.73 | 6.2 |
| ML6 | 400 | 630 | 1120 | 4000 | 5300 | 35*、38* 40*、42*、45、48、50、58 | 82 112 | 60 84 | 203 263 | 145 | 3 | 1 | 1.5 | 1.85 | 8.6 |
| ML7 | 710 | 1120 | 2240 | 3400 | 4500 | 45*、48*、50、55 60、63、55 | 112 142 | 84 107 | 265 325 | 170 | 3.5 | 1 | 1.5 | 3.88 | 14 |
| ML8 | 1120 | 1800 | 3500 | 2900 | 3800 | 50*、55* 60、63、65、70、71、75 | 112 142 | 84 132 | 272 332 | 200 | 4 | 1.5 | 1.5 | 9.22 | 25.7 |
| ML9 | 1800 | 2800 | 5600 | 2500 | 3300 | 60*、63*、65*、70、71、75 80、85、90、95 | 142 172 | 132 132 | 334 394 | 230 | 4.5 | 1.5 | 1.5 | 18.95 | 41 |
| ML10 | 2800 | 4500 | 9000 | 2200 | 2900 | 70*、71*、75* 80*、85*、90、95 100、110 | 142 172 212 | 107 132 167 | 344 404 484 | 260 | 5 | 1.5 | 1 | 39.68 | 59 |
| ML11 | 4000 | 6300 | 12500 | 1900 | 2500 | 80*、85*、90*、95* 100、110、120 | 172 212 | 132 167 | 411 491 | 300 | 5 | 1.8 | 1 | 73.43 | 87 |
| ML12 | 7100 | 1200 | 20000 | 1600 | 2100 | 90*、95* 100*、110*、120*、125 130 | 172 212 252 | 132 167 | 417 497 577 | 360 | 5 | 1.8 | 1 | 178.45 | 140 |
| ML13 | 8000 | 12500 | 25000 | 1400 | 1900 | 100*、110*120*、125、130*、140* | 212 252 | 497 577 | 400 | 5 | 1.8 | 1 | 208.75 | 160 | |
