首頁 » 邁動產品 » 脹套漲緊套 » 錐套

產品介紹Product

產品名稱：: XTB內套，XTH外套，XTB脹套，煅鋼漲套美標錐套襯套XTH15,XTB15,XTH20,XTB20,XTH25,XTB25,XTB35,XTH35

產品特性：: XTB內套，XTH外套，XTB內錐套，XTH外錐套，內緊套，外漲套XTB內套，XTH外套，XTB脹套，煅鋼漲套美標錐套襯套 XTH15,XTB15,XTH20,XTB20,XTH25,XTB25,XTB35,XTH35,XTB45,XTH45，XTB50,XTH50,XTB60,XTH60,XTB70,XTH70,XTB80,XTH80,XTB100,XTH100,XTB120,XTH120

品牌：: 邁動工業

材質：: SC45#鋼

表面：: 經調質精加工處理，光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

XTB內套，脹套，漲套，抱緊套，XTH外套，錐套，鋼錐套，漲套美標錐套，襯套 ,

XTB,XTH脹套焊接套，常應用于：輸送設備，大中形輪轂，輪滾設備，紡機，印機，染機，圈機和冶金設備，煤礦輸送設備上。

外套,外錐套：XTH15,XTH20,XTH25,XTH35,XTH40,XTH45,XTH50,XTH60,XTH70,XTH80,XTH100,XTH120

是一種歐美國家普遍使用的新型機械傳動聯接部件，具有標準化程度高、精度高、結構緊湊、安裝拆卸方便等特點。錐套通過8度外錐面與皮帶輪、鏈輪及其他傳動件內錐面壓緊聯接，使各種傳動件的定心精度大大提高。錐套尺寸為系列標準設計。其內孔鍵槽按ISO標準加工。通用性互換性很好，適用各種場合. 當傳動件經過長時間運轉時，內孔及鏈槽就可能發生損壞，如果是使用這種錐套的傳動件，發生這種情況時，只需更換同一規格錐套就可以恢復使用。因而大大提高傳動件使用壽命，降低維修費用，節省時間。

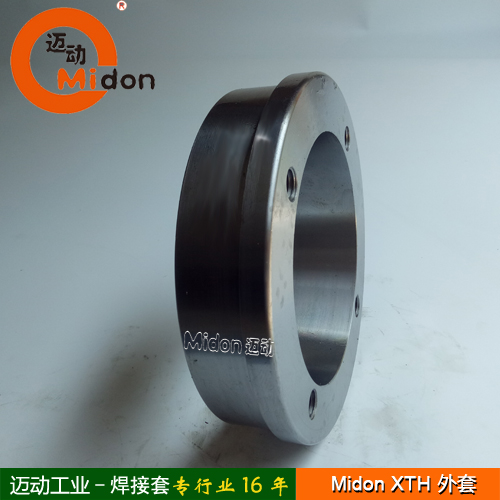

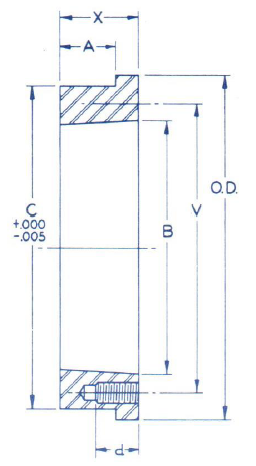

XTH外套,XTH Bushs（帶錐度脹套，Taper Bushs)

外套型號Part No	內容參數 Dimensions							Tapped Holes		NOT	靜重 Wt. Lbs.
外套型號Part No	O.D.	A	B	C	D	x	d	No.	Size	Vi	靜重 Wt. Lbs.
XTH15	3 1/4"	7/16"	2.000"	2 7/8"	2 7/16"	5/8"	5/8"	4	1/4"-20NC	2	0.7
XTH20	4 1/8	9/16	2.688	3 13/16	3 3/16	13/16	13/16	4	5/16-18NC	3	1.5
XTH25	4 3/4	13/16	3.188	4 3/8	3 3/4	1 1/8	1 1/8	4	3/8-16NS	3.2	2.6
XTH30	6	7/8	3.875	5 3/4	4 9/16	1 1/4	1 1/16	4	7/16-14NC	5	4.1
XTH35	6 5/8	1 1/16	4.688	6.345	5 7/16	1 1/2	1 1/4	4	1/2-13NC	6	6.6
XTH40	7 5/8	1 1/4	5.313	7 1/4	6 1/8	1 3/4	1 3/8	4	9/16-12NC	7	10.7
XTH45	8 3/8	1 1/2	5.938	8	6 7/8	2 1/8	1 9/16	4	5/8-11NC	7.5	15.4
XTH50	10	1 3/4	7.250	9 9/16	8 5/16	2 1/2	1 3/4	4	3/4-10NC	9	24.9
XTH60	11 3/4	1 15/16	8.625	11 1/4	9 7/8	2 3/4	1 5/8	4	7/8-9NC	9.2	36.4
XTH70	13 11/16	2 3/16	10.000	13 3/16	11 9/16	3 1/8	1 15/16	4	1-8NC	11.1	57.37
XTH80	15	2 7/16	11.125	14 5/8	12 7/8	3 7/16	2 3/8	4	1 1/8-7NC	12.2	75.6
XTH100	18	3	13.688	17 1/2	15 9/16	4 1/8	2 3/16	4	1 1/8-7NC	15.3	122
XTH120	21	3 1/2	16.188	20 1/2	18 3/16	4 13/16	2	4	1 1/8-7NC	18	189

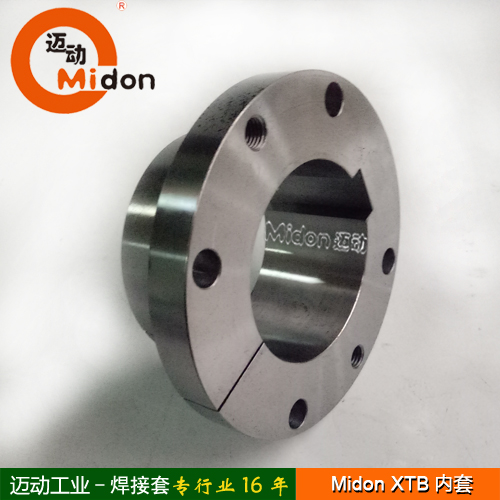

XTB內套 Inside Bush ( 上面外套與這個內套相配對使用 out and in together used）

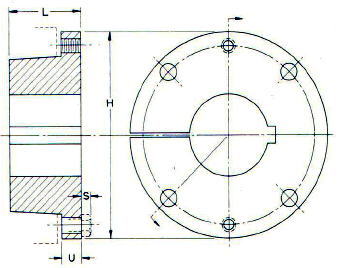

XTB內套，XTB內錐套，XTB漲套：XTB外形參數：

Bushing Part No	Dimensions				螺絲Cap Screws		凈重 Wt. Lbs.
Bushing Part No	總長L	法蘭U	外徑H	S	No.	*螺絲規格長度Size**	凈重 Wt. Lbs.
XTB15	1 1/8	3/8	2 7/8	5/32	4	1/4×1	0.7
XTB20	1 13/32	15/32	3 3/4	7/32	4	5/16×1 1/4	1.5
XTB25	1 7/8	5/8	4 7/16	1/4	4	3/8×1 3/4	2.6
XTB30	2 1/16	11/16	5 5/16	9/32	4	7/16×1 1/2	4.2
XTB35	2 15/32	25/32	6 5/16	5/16	4	1/2×1 3/4	7.4
XTB40	2 13/16	7/8	7 1/8	3/8	4	9/16×2	10.5
XTB45	3 5/16	15/16	8	13/32	4	5/8×2 1/4	14.8
XTB50	3 3/4	1	10 1/8	15/32	4	3/4×2 1/2	27.8
XTB60	4 1/8	1 1/8	11 15/16	9/16	4	7/8×2 1/2	42.8
XTB70	4 11/16	1 5/16	13 15/16	5/8	4	1×3	66.3
XTB80	5 1/8	1 3/8	15 5/8	11/16	4	1 1/8×3 1/2	85.7
XTB100	6 3/16	1 9/16	17 15/16	11/16	4	1 1/8×3 1/2	146
XTB120	7 1/16	1 3/4	20 5/8	11/16	4	1 1/8×3 1/2	216

內孔:英制孔和鍵槽（也可以訂做成公制孔和公制鍵槽）

型號 Bush Part	孔徑 Stock Bores	鍵槽Keyseat
XTB15	5/8，3/4，7/8	3/16×3/32
	1，1-1/8，1-3/16，1-1/4	1/4×1/8
	1-7/16，1-1/2	3/8×1/8
XTB20	3/4	3/16×3/32
	1，1-3/16，1-1/4	1/4×1/8
	1-7/16，1-1/2，1-11/16	3/8×3/16
	1-15/16，2	1/2×3/16
XTB25	1，1-3/16，1-1/4	1/4×1/8
	1-7/16，1-1/2，1-11/16，1-3/4	3/8×3/16
	1-15/16，2-3/16	1/2×1/4
	2-7/16,	5/8×1/8
XTB30	1-7/16，1-1/2，1-11/16	3/8×3/16
	1-15/16，2-3/16	1/2×1/4
	2-7/16，2-11/16	5/8×5/16
	2-15/16,	3/4×3/16
XTB35	1-15/16，2-3/16	1/2×1/4
	2-7/16，2-11/16	5/8×5/16
	2-15/16,	3/4×3/8
	3-7/16,	7/8×5/16
XTB40	2-7/16,	5/8×5/16
	2-15/16,	3/4×3/8
	3-7/16,	7/8×7/16
	3-15/16,	1×3/8
XTB45	3-7/16,	7/8×7/16
	3-15/16,	1×1/2
	4-7/16,	1×3/8
XTB50	3-15/16，4-7/16,	1×1/2
XTB50	4-15/16,	1-1/4×5/8
XTB60	5-7/16，5-1/2	1-1/4×5/8
XTB60	5-15/16，6	1-1/2×3/4
XTB70	6-7/16，6-1/2	1-1/2×3/4
XTB70	6-15/16，7	1-3/4×3/4
XTB80	7-1/5,	1-3/4×3/4
XTB80	7-15/16，8	2×3/4
XTB100	8-1/2，9	2×3/4
XTB100	9-7/16，9-1/2，10	2-1/2×7/8
XTB120	10-1/2，11	2-1/2×7/8
XTB120	11-1/2，12	3×1
