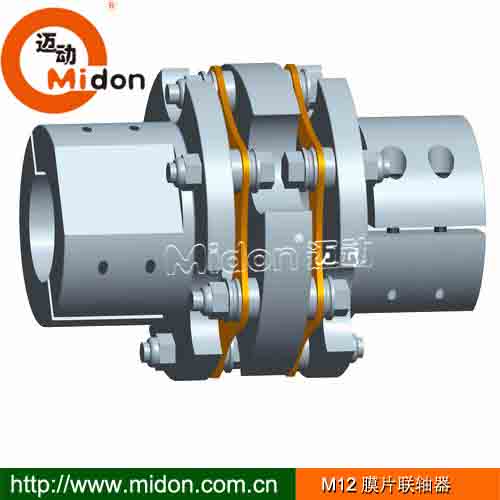

M12膜片聯軸器 M12雙膜片雙側抱緊形聯軸器
M12膜片聯軸器特性：
1、無間隙、高精準聯軸器。
2、大扭力、高靈敏度，比同等大小的同行產品中可以滿足更大的傳遞功率，更大的孔徑范圍。
3、高效快速裝拆，最高轉速能達一萬轉以上。
4、側邊夾緊可實現無間隙精準傳動膜片聯軸器。
廣泛用于：空間窄小，不方便裝拆，要求24小時工作，高負荷重載，高溫度或存在少許腐蝕的工況環境下工作的優質特選產品。
它是膜片聯軸器中的精英，M12邁動工業高效裝拆膜片聯軸器
| 型號 | 扭矩 | 限扭 | 速度 | 慣量 | 軸向 | 徑向 | 外徑 | 內孔 | 各臺階尺寸和長度 Dimensions | 中長 | 套長 | 套徑 | 套孔 | 組厚 | 重量 | ||||||
| Type | Tkn | Tks | R max | Inertia | Axial | radial | D | dmax | d1 | d2 | F | L | L1 | L2 | S | H | C | h | do | m | kg |
| 單位 | N.m | N.m | rpm | kgm2 | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| 16 | 196 | 322 | 9600 | 0.3 | 1.1 | 1.0 | 78 | 28 | 64 | 50 | 7 | 106 | 40 | M5 | 26 | 12 | 78 | 33 | 7 | 0.86 | |
| 25 | 300 | 495 | 8300 | 0.7 | 1.3 | 1.2 | 89 | 32 | 74 | 60 | 7 | 116 | 45 | M6 | 26 | 12 | 89 | 41 | 7 | 1.28 | |
| 40 | 480 | 792 | 7200 | 1.5 | 1.5 | 1.5 | 104 | 40 | 88 | 70 | 8 | 140 | 55 | M8 | 31 | 14 | 104 | 46 | 8.4 | 2.04 | |
| 64 | 750 | 1238 | 6400 | 3.4 | 1.8 | 1.8 | 124 | 45 | 100 | 80 | 10 | 168 | 65 | M10 | 37 | 18 | 124 | 51 | 9.6 | 3.44 | |
| 100 | 1120 | 1848 | 5200 | 7.5 | 2.1 | 2.1 | 143 | 60 | 122 | 100 | 10 | 188 | 75 | M12 | 38 | 18 | 142 | 66 | 10 | 5.48 | |
| 160 | 1680 | 2772 | 4380 | 15.8 | 2.4 | 2.1 | 168 | 75 | 140 | 115 | 12 | 215 | 85 | M14 | 45 | 22 | 168 | 76 | 11.6 | 8.08 | |
| 500 | 5860 | 9669 | 3720 | 44.6 | 2.4 | 2.4 | 198 | 95 | 168 | 140 | 18 | 252 | 100 | M16 | 52 | 28 | 198 | 76 | 12 | 13.8 | |
| 850 | 9500 | 15675 | 3250 | 102.5 | 2.8 | 2.6 | 234 | 110 | 200 | 164 | 20 | 315 | 125 | M18 | 65 | 37 | 234 | 76 | 14 | 23.7 | |
| 1400 | 15120 | 24948 | 2650 | 230.6 | 3.0 | 2.8 | 274 | 120 | 232 | 190 | 22 | 374 | 150 | M20 | 74 | 42 | 274 | 86 | 16 | 39.4 | |
| 2200 | 24200 | 39930 | 2400 | 484.4 | 3.2 | 3.0 | 315 | 150 | 272 | 230 | 25 | 443 | 180 | M24 | 84 | 48 | 315 | 110 | 18 | 61 | |
