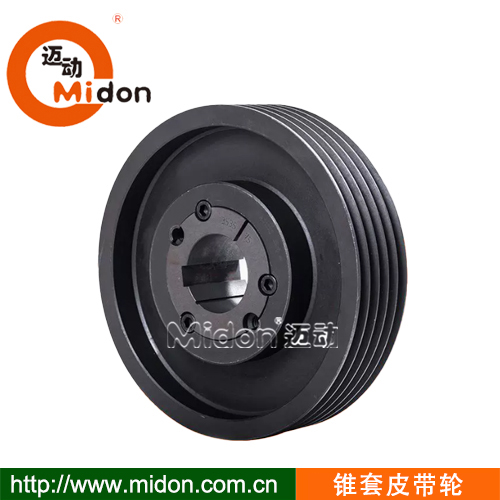

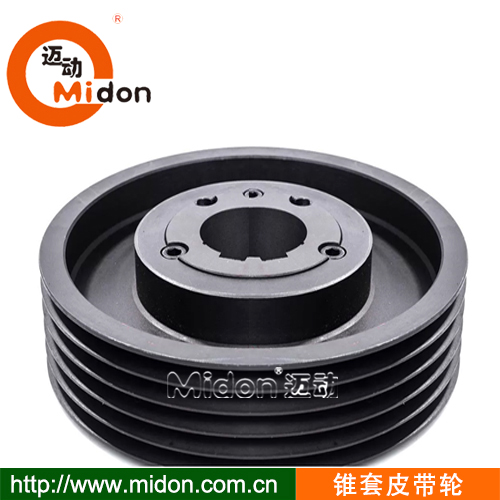

D型美標TB錐套皮帶輪 D型美標TB套皮帶輪，D形皮帶輪，D型皮帶輪，美標皮帶輪，錐套美標皮帶輪，邁動工業皮帶輪，皮帶輪工廠，18年匠工研造，值得信賴。
D型美標TB錐套皮帶輪（Taper Bush Pulley）是一種廣泛應用于機械傳動的標準化組件，其設計結合了美國標準（如RMA或ANSI）和錐套技術，
具有以下顯著優點：
1. 錐套設計，安裝便捷，自對中功能：錐套與軸通過錐度配合，自動調整同心度，減少安裝誤差，確保傳動平穩。
快速拆裝：僅需擰緊或松開錐套上的螺栓即可固定或拆卸皮帶輪，無需加熱、液壓工具或復雜操作，節省維護時間。
2. 高兼容性與互換性，標準化接口：符合美標（如B型皮帶尺寸）和TB錐套系列標準，尺寸統一，方便與其他標準傳動部件配合使用。
3. 卓越的傳動性能，高扭矩傳遞：錐套與軸的錐面緊密貼合，提供更大的摩擦接觸面積，避免打滑，適合高負載、高轉速工況。
4. 耐用性與可靠性，優質材料：通常采用高強度鑄鐵（如GG20/GG25）或鋼制結構，耐磨抗腐蝕，適用于惡劣工業環境。
5. 廣泛應用多行業：通用設計使其適用于農業機械、風機、泵、輸送設備、加工機床等多種領域。
D型4槽美標錐套皮帶輪

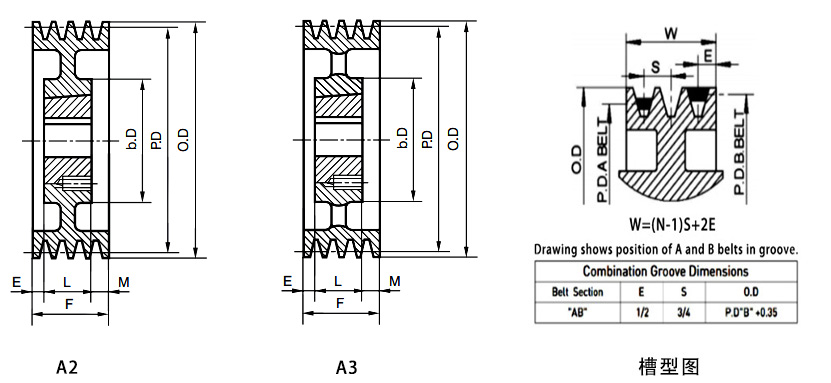

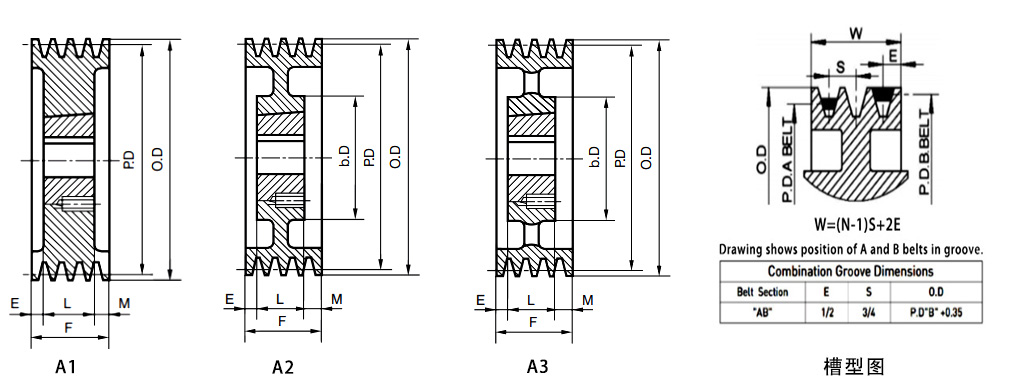

| 4槽 Groove F=6 1/16" | P.D. | 外徑 O.D | 圖例 TYPE | 錐套 BUSH | 最大孔 BUSH MAX. BORE | 左邊距 E | 總厚 L THRU BORE | 右邊距 M | 重量 WT. LESS BUSH |
| 型號 PART NUMBER | 皮帶 C BELTS | ||||||||
| D120-4-3535 | 12.00 | 12.60 | A-2 | 3535 | 3 1/2 | 3/4 | 3 1/2 | 1 13/16 | 63.0 |
| D130-4-3535 | 13.00 | 13.60 | A-2 | 3535 | 3 1/2 | 3/4 | 3 1/2 | 1 13/16 | 73.0 |
| D135-4-3535 | 13.50 | 14.10 | A-2 | 3535 | 3 1/2 | 3/4 | 3 1/2 | 1 13/16 | 78.0 |
| D140-4-3535 | 14.00 | 14.60 | A-2 | 3535 | 3 1/2 | 3/4 | 3 1/2 | 1 13/16 | 83.0 |
| D145-4-3535 | 14.50 | 15.10 | A-2 | 3535 | 3 1/2 | 3/4 | 3 1/2 | 1 13/16 | 94.0 |
| D150-4-3535 | 15.00 | 15.60 | A-2 | 3535 | 3 1/2 | 3/4 | 3 1/2 | 1 13/16 | 96.0 |
| D155-4-3535 | 15.50 | 16.10 | A-2 | 3535 | 3 1/2 | 3/4 | 3 1/2 | 1 13/16 | 99.0 |
| D160-4-3535 | 16.00 | 16.60 | A-2 | 3535 | 3 1/2 | 3/4 | 3 1/2 | 1 13/16 | 104.0 |
| D180-4-3535 | 18.00 | 18.60 | A-3 | 3535 | 3 1/2 | 3/4 | 3 1/2 | 1 13/16 | 109.0 |
| D220-4-4040 | 22.00 | 22.60 | A-3 | 4040 | 4 | 3/4 | 4 | 1 5/16 | 142.0 |
| D270-4-4040 | 27.00 | 27.60 | A-3 | 4040 | 4 | 3/4 | 4 | 1 5/16 | 182.0 |
D型5槽美標錐套皮帶輪
| 5槽 Groove F=7 1/2" | P.D. | 外徑 O.D | 圖例 TYPE | 錐套 BUSH | 最大孔 BUSH MAX. BORE | 左邊距 E | 總厚 L THRU BORE | 右邊距 M | 重量 WT. LESS BUSH |
| 型號 PART NUMBER | 皮帶 C BELTS | ||||||||
| D120-5-4040 | 12.00 | 12.60 | A-2 | 4040 | 4 | 1/4 | 4 | 2 3/4 | 82.0 |
| D130-5-4040 | 13.00 | 13.60 | A-2 | 4040 | 4 | 3/4 | 4 | 2 3/4 | 87.0 |
| D135-5-4040 | 13.50 | 14.10 | A-2 | 4040 | 4 | 3/4 | 4 | 2 3/4 | 92.0 |
| D140-5-4040 | 14.00 | 14.60 | A-2 | 4040 | 4 | 3/4 | 4 | 2 3/4 | 97.0 |
| D145-5-4040 | 14.50 | 15.10 | A-2 | 4040 | 4 | 3/4 | 4 | 2 3/4 | 102.0 |
| D150-5-4040 | 15.00 | 15.60 | A-2 | 4040 | 4 | 3/4 | 4 | 2 3/4 | 107.0 |
| D155-5-4040 | 15.50 | 16.10 | A-2 | 4040 | 4 | 3/4 | 4 | 2 3/4 | 112.0 |
| D160-5-4040 | 16.00 | 16.60 | A-2 | 4040 | 4 | 3/4 | 4 | 2 3/4 | 122.0 |
| D180-5-4040 | 18.00 | 18.60 | A-3 | 4040 | 4 | 1 | 4 | 2 1/2 | 132.0 |
| D220-5-4040 | 22.00 | 22.60 | A-3 | 4040 | 4 | 1 | 4 | 2 1/2 | 162.0 |
| D270-5-4040 | 27.00 | 27.60 | A-3 | 4040 | 4 | 1 | 4 | 2 1/2 | 207.0 |
D型6槽美標錐套皮帶輪
| 6槽 Groove F=8 15/16" | P.D. | 外徑 O.D | 圖例 TYPE | 錐套 BUSH | 最大孔 BUSH MAX. BORE | 左邊距 E | 總厚 L THRU BORE | 右邊距 M | 重量 WT. LESS BUSH |
| 型號 PART NUMBER | 皮帶 C BELTS | ||||||||
| D120-6-4040 | 12.00 | 12.60 | A-1 | 4040 | 4 | 1 | 4 | 3 15/16 | 100.0 |
| D130-6-4040 | 13.00 | 13.60 | A-2 | 4040 | 4 | 1 1/2 | 3 7/16 | 105.0 | |
| D135-6-4040 | 13.50 | 14.10 | A-2 | 4040 | 4 | 1 1/2 | 3 7/16 | 107.0 | |
| D140-6-4040 | 14.00 | 14.60 | A-2 | 4040 | 4 | 1 1/2 | 3 7/16 | 112.0 | |
| D145-6-4040 | 14.50 | 15.10 | A-2 | 4040 | 4 | 1 1/2 | 3 7/16 | 117.0 | |
| D150-6-4040 | 15.00 | 15.60 | A-2 | 4040 | 4 | 1 1/2 | 3 7/16 | 122 | |
| D155-6-4040 | 15.50 | 16.10 | A-2 | 4040 | 4 | 1 1/2 | 3 7/16 | 127.0 | |
| D160-6-4040 | 16.00 | 16.60 | A-2 | 4040 | 4 | 1 1/2 | 3 7/16 | 175.0 | |
| D180-6-4040 | 18.00 | 18.60 | A-2 | 4040 | 4 | 1 1/2 | 3 7/16 | 185.0 | |
| D220-6-4040 | 22.00 | 22.60 | A-3 | 4040 | 4 | 1 1/2 | 3 7/16 | 210.0 | |
| D270-6-4545 | 27.00 | 27.60 | A-3 | 4545 | 4 1/2 | 1 3/4 | 4 1/2 | 2 11/16 | 260.0 |
| D330-6-4545 | 33.00 | 33.60 | A-3 | 4545 | 4 1/2 | 1 3/4 | 4 1/2 | 2 11/16 | 340.0 |
D型8槽美標錐套皮帶輪
| 8槽 Groove F=11 13/16" | P.D. | 外徑 O.D | 圖例 TYPE | 錐套 BUSH | 最大孔 BUSH MAX. BORE | 左邊距 E | 總厚 L THRU BORE | 右邊距 M | 重量 WT. LESS BUSH |
| 型號 PART NUMBER | 皮帶 C BELTS | ||||||||
| D120-8-4545 | 12.00 | 12.60 | A-1 | 4545 | 4 1/2 | 1/2 | 4 1/2 | 6 13/16 | 125.0 |
| D130-8-4545 | 13.00 | 13.60 | A-1 | 4545 | 4 1/2 | 1/2 | 4 1/2 | 6 13/16 | 155.0 |
| D135-8-4545 | 13.50 | 14.10 | A-2 | 4545 | 4 1/2 | 1 | 4 1/2 | 6 5/16 | 150.0 |
| D140-8-4545 | 14.00 | 14.60 | A-1 | 4545 | 4 1/2 | 1 | 4 1/2 | 6 5/16 | 155.0 |
| D145-8-4545 | 14.50 | 15.10 | A-2 | 4545 | 4 1/2 | 2 | 4 1/2 | 5 5/16 | 155.0 |
| D150-8-4545 | 15.00 | 15.60 | A-2 | 4545 | 4 1/2 | 2 | 4 1/2 | 5 5/16 | 160.0 |
| D155-8-4545 | 15.50 | 16.10 | A-2 | 4545 | 4 1/2 | 2 | 4 1/2 | 5 5/16 | 165.0 |
| D160-8-4545 | 16.00 | 16.60 | A-2 | 4545 | 4 1/2 | 2 | 4 1/2 | 5 5/16 | 170.0 |
| D180-8-4545 | 18.00 | 18.60 | A-2 | 4545 | 4 1/2 | 2 3/4 | 4 1/2 | 4 9/16 | 180.0 |
| D220-8-4545 | 22.00 | 22.60 | A-3 | 4545 | 4 1/2 | 2 3/4 | 4 1/2 | 4 9/16 | 275.0 |
| D270-8-4545 | 27.00 | 27.60 | A-3 | 4545 | 4 1/2 | 2 3/4 | 4 1/2 | 4 9/16 | 345.0 |
| D330-8-4545 | 33.00 | 33.60 | A-3 | 4545 | 4 1/2 | 2 3/4 | 4 1/2 | 4 9/16 | 455 |
D型10槽美標錐套皮帶輪
| 10槽 Groove F=14 11/16" | P.D. | 外徑 O.D | 圖例 TYPE | 錐套 BUSH | 最大孔 BUSH MAX. BORE | 左邊距 E | 總厚 L THRU BORE | 右邊距 M | 重量 WT. LESS BUSH |
| 型號 PART NUMBER | 皮帶 C BELTS | ||||||||
| D120-10-4545 | 12.00 | 12.60 | A-1 | 4545 | 4 1/2 | 2 3/8 | 4 1/2 | 7 13/16 | 144.0 |
| D130-10-4545 | 13.00 | 13.60 | A-2 | 4545 | 4 1/2 | 2 3/8 | 4 1/2 | 7 13/16 | 170.0 |
| D135-10-4545 | 13.50 | 14.10 | A-2 | 4545 | 4 1/2 | 2 3/8 | 4 1/2 | 7 13/16 | 173.0 |
| D140-10-4545 | 14.00 | 14.60 | A-2 | 4545 | 4 1/2 | 2 3/8 | 4 1/2 | 7 13/16 | 176.0 |
| D145-10-4545 | 14.50 | 15.10 | A-2 | 4545 | 4 1/2 | 2 3/8 | 4 1/2 | 7 13/16 | 180.0 |
| D150-10-4545 | 15.00 | 15.60 | A-2 | 4545 | 4 1/2 | 2 3/8 | 4 1/2 | 7 13/16 | 195.0 |
| D155-10-4545 | 15.50 | 16.10 | A-2 | 4545 | 4 1/2 | 2 3/8 | 4 1/2 | 7 13/16 | 200.0 |
| D160-10-4545 | 16.00 | 16.60 | A-2 | 4545 | 4 1/2 | 2 3/8 | 4 1/2 | 7 13/16 | 221.0 |
| D180-10-4545 | 18.00 | 18.60 | A-2 | 4545 | 4 1/2 | 4 | 4 1/2 | 6 3/16 | 246.0 |
| D220-10-4545 | 22.00 | 22.60 | A-3 | 4545 | 4 1/2 | 4 | 4 1/2 | 6 3/16 | 340.0 |
| D270-10-4545 | 27.00 | 27.60 | A-3 | 4545 | 4 1/2 | 4 | 4 1/2 | 6 3/16 | 415.0 |
| D330-10-4545 | 33.00 | 33.60 | A-3 | 4545 | 4 1/2 | 4 1/4 | 4 1/2 | 5 15/16 | 485.0 |
